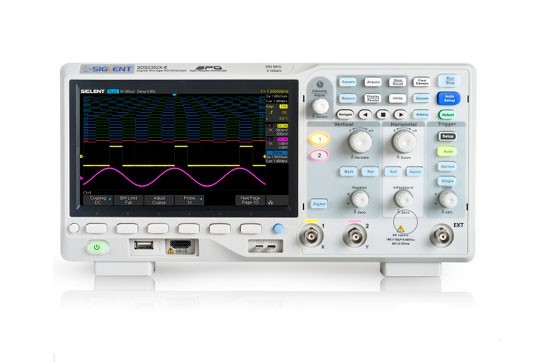

АКИП-4126/1E — осциллограф цифровой запоминающий
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) АКИП-4126/1E — осциллограф цифровой запоминающий
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) АКИП-4126/1E — осциллограф цифровой запоминающий
Особенности осциллографа цифрового запоминающего АКИП-4126/1E:
- Количество каналов: 2;
- Полоса пропускания: 100, 200, 350 МГц;
- Максимальная частота дискретизации: 2 ГГц (при объединении);
- Объем памяти (на канал): 14 МБ (28 МБ – при объединении);
- Скорость обновления экрана: 110.000 осц./с (до 400.000 осц./с в режиме сегментированной развертки);
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
- Режимы сбора данных: выборка, пиковый детектор (1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП);
- Интерполяция: Sin X/х, линейная;
- Амплитудно-частотный анализ: построение диаграмм Боде;
- Режим «Поисковая машина / Search» для поиска событий по условиям заданным пользователем;
- 38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения;
- Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 2,5 мкс);
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
- Функция автоустановки параметров развертки, запуска;
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) извлечение кв. корня (√);
- Частотный анализ (БПФ) при длине памяти 1 МБ;
- Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN;
- Опция анализа смешанных сигналов: 16 канальный логический анализатор;
- Опциональный USB модуль: функциональный генератор до 25 МГц (стандартные формы) и формирование сигнала произвольной формы;
- Интерфейс SBUS для подключения модуля MSO;
- Интерфейсы: LAN, USB TMC для управление и экспорт данных;
- USB WIFI адаптер;
- Цветной, SVGA TFT-дисплей (диагональ 17,8 см).
| Параметры | АКИП-4126/1E | АКИП-4126/2E | АКИП-4126/3E |
| Число каналов | 2 | ||
| Полоса пропускания (-3 дБ) | 0…100 МГц | 0…200 МГц | 0…350 МГц |
| Время нарастания | £ 3,5 нс | £ 1,8 нс | £ 1 нс |
| Ограничение ПП | 20 МГц | ||
| Коэффициент отклонения (К откл.) | 500 мкВ/дел…10 В/дел | ||
| Погрешность установки К откл. | ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел | ||
| Диапазон установки смещения | 500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В | ||
| Входной импеданс | 1 МОм (± 2 %) / 18 ± 2 пФ / 50 Ом (± 2 %) | ||
| Максимальное входное напряжение | 400 Впик (DC+AС пик, ≤ 10 кГц) | ||
| Коэффициент развертки (К разв.) | 500 пс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел | ||
| Погрешность установки К разв. | ± 0,0025 % | ||
| Режимы работы | Основной, ZOOM окна, самописец, X-Y | ||
| Источники синхросигнала | Любой из каналов, внешний/ Ext (для 2-х кан моделей) | ||
| Режимы запуска развертки | Автоматический, ждущий, однократный | ||
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | ||
| Предзапуск | 0…100% памяти | ||
| Послезапуск | 0…10000 делений | ||
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | ||
| Чувствительность синхронизации | Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) |
||
| Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) | ||
| Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) | ||
| Интерполяция | SinX/x, линейная | ||
| Длина записи | 14 МБ (28 МБ при объединении каналов) | ||
| Пиковый детектор | 1 нс | ||
| Режимы работы | Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн. | ||
| Функции | DU; DT; 1/DT | ||
| Функции по вертикали | Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе |
||
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | ||
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | ||
| Функции | +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ |
||
| Операторы | Любой аналоговый канал | ||
| Формат данных | I2C, SPI, UART/RS232, CAN, LIN | ||
| Число каналов | 16 | ||
| Частота дискретизации | до 2 ГГц | ||
| Длина памяти | до 14 МБ/канал | ||
| Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN | ||
| Порог срабатывания | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 8 В) | ||
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | ||
| Частотный диапазон | 1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (сигналы произвольной формы) Шум, полоса частот > 25 МГц |
||
| Разрешение | 1 мкГц | ||
| Погрешность установки | ±5*10-5 | ||
| Частота дискретизации | 125 МГц | ||
| Длина памяти | 16000 точек для произвольной формы | ||
| Разрядность АЦП | 14 бит | ||
| Выходной уровень | -1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм) |
||
| Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) | ||
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | ||
| Симметрия | 0 % ~ 100 % (для пилы) | ||
| Диапазон частот анализа | 10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы) | ||
| Минимальная полоса анализа | 500 Гц | ||
| Число точек | до 500 | ||
| Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм | ||
| Сегментир. память | До 80.000 сегментов | ||
| Интерфейс | USB, LAN USB WIFI адаптер – опция |
||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | ||
| Режим X-Y | Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц | ||
| ЖК-дисплей | Цветной (TFT) SVGA, диагональ 17,8 см, 8 ´ 14 дел (разреш. 800 х 480) | ||
| Напряжение питания | 100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2 | ||
| Рабочая температура | +10…+40°С; влажность ≤ 85% | ||
| Габариты | 312 х 133 х 151 мм | ||
| Масса | 2,6 кг | ||
| № | Наименование | Количество |
| 1 | Осциллограф цифровой запоминающий АКИП-4126/1E | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель 1:1/1:10 | 2 |
| 4 | Кабель USB | 1 |
| 5 | Руководство по эксплуатации | 1 |
